CM3000高壓三電平產品在煤礦刮板輸送機上的應用
一、概述
煤礦工業作為產能大戶，隨著行業的系統化和規模化，近幾年已經成為國家支柱產業之一。但由于設備陳舊，自動化程度低，我國煤礦開采僅在2005年即耗能5086.81×10△t標準煤耗電376.04×108kW?h，分別占全國總耗能量和總耗電量的3.86%和3.49%。所以，煤炭工業既是產能大戶，又是耗能大戶，同時也是節能潛力大戶。目前我國煤礦行業存在電機啟動困難、機械損傷嚴重以及自動化程度低等問題都迫切需要利用變頻技術進行節能降耗改造。據統計，按節電率30%計，采用變頻調速技術年節電潛力至少為10×108～15×108kW?h。所以，利用變頻技術對現有電機設備進行節能改造，是解決我國煤炭工業高消耗、低效益的主要措施。
2.1 刮板輸送機
利用固接在牽引鏈上的刮板在敞開的料槽中刮運散狀物料的輸送機。它由敞開料槽、牽引鏈、刮板、頭部驅動鏈輪和尾部張緊鏈輪等組成。
圖1：刮板機實物圖
2.2 刮板輸送機的分類
刮板輸送機適用于煤層傾角不超過25度的采煤工作面，但對于兼作采煤機軌道與機組配合工作的刮板輸送機，適用的煤層角度一般不超過10度。煤層傾角大時，要采用防滑措施。此外，在采煤工作面下順槽和聯絡眼都可以使用刮板輸送機運送煤炭。目前，采煤工作面多使用可彎曲刮板輸送機，以適應自動化、綜合機械化采煤的需要，與相應的采煤機、金屬支架或自移式液壓支架配套使用。
刮板輸送機的電動機功率從7.5kW～2000kW輸送能力從30t/h～6000t/h之間，常用的分類方式有以下幾種：
（1）按牽引的條數和布置方式，可分為單中鏈、邊雙聯和中雙鏈及三鏈型刮板輸送機。
（2）按溜槽的布置方式，可分為重疊式和并列式溜槽刮板輸送機。
（3）按溜槽的結構，可分為開底式和封底式溜槽刮板輸送機。
（4）按卸載方式，可分為端卸式和側卸式刮板輸送機。
（5）按功率大小，可分為輕型（單電動機額定功率輕型(P≤40kW)、中型(40kW＜P ≤90kW)、重型(P＞90kW) 。
2.3 刮板輸送機的組成
刮板輸送機是一種有撓性牽引機構的連續運輸機械。溜槽是煤炭的承載機構，其牽引推運機構是繞過機頭鏈輪和機尾鏈輪（或滾筒）而進行循環運動的無極閉合的刮板鏈。啟動電動機，經液力聯軸器、減速器傳動鏈輪而驅動刮板鏈連續運轉，將裝在溜槽中的煤炭推運到機頭處卸載轉運。各種類型的刮板輸送機的組成部件的型式和布置方式不完全相同，但主要結構和基本組成部件是相同的。刮板輸送機一般是由機頭部；機身部和機尾部三部分組成。
刮板輸送機的組成部件：
1）機頭部：由機頭架和安裝其上的鏈輪組件、聯軸器、減速箱和電動機組成。
2）機尾部：機尾架、鏈輪組件、聯軸器、減速箱、電動機。
3）機身部：中部槽、刮板鏈、鏟煤板、擋煤板。
3.1 項目信息
陜西某國營大型煤礦現場，刮板輸送機的功率為1250kW，全天24小時不間歇運行。每臺刮板輸送機用兩臺同等功率、同等電壓的電機驅動，這兩臺電機電壓均為3.3kV，單臺功率覆蓋范圍是160kW～1250kW；生產運行時要求同步啟動兩臺電機，啟動時間要求1～2分鐘。
現需要兩臺變頻器驅動兩臺電機帶動負載刮板輸送機。
3.2改造方案
圖2：改造一次圖
1）主回路：采用一拖一方案。此方案中，兩臺CM3000高壓三電平變頻分別驅動刮板機機頭部和機尾部的電機。
2）控制回路：遠程監控方案，可以實時監控兩臺CM3000高壓三電平變頻的運行情況；可以同時進行速度控制，啟停控制以及參數修改等。
3）主從控制：是由完全獨立的兩臺變頻器通過主、從機的同步CAN總線通訊方式保證雙電機的轉速一致，功率平衡。兩臺電機中任意一臺都可作為主機，另一臺為從機。變頻器對電機的轉矩都能獨立控制，主從變頻器通訊采用CAN總線通訊，抗干擾能力強，通訊速率高。變頻器采用主從控制方案，主機采用轉速控制，從機采用轉矩控制。主機通過CAN通訊實時采集從機電流信號、電壓信號、頻率信號，實時調整給從機的轉矩信號，使主機和從機的功率達到完美的平衡。
4）水冷方案：去離子水通過水-水熱交換方式與外部冷去水實現熱交換，外部冷卻水通過水泵驅動經水-風換熱器或冷卻塔實現熱交換，最終將CM3000高壓三電平變頻殼體內部熱量傳遞到外部環境中。內部去離子冷卻水設有溫度、壓力、離子濃度與去離子水量保護功能。外部冷卻水設有溫度、壓力與液位保護功能。
圖3：水冷系統外圍設備圖
3.3運行性能
（1）CAN通訊
主機的CAN2+、CAN2-對應連接從機的CAN2+、CAN2-。下圖為CM3000高壓三電平變頻運行時CAN通訊的波形。
圖4：CAN通訊實時波形圖
（2）實際的電流波形
測試相關波形的條件是主機用電流鉗，從機用普通探頭測的主板的IU測試點。剛開始調試時波形，其中CH1黃色—主機電流，CH2綠色—從機磁鏈反饋，CH3紫色—從機辨識速度，CH4紅色—主機電流；
a）CM3000高壓三電平變頻啟動波形。
圖5：實時電流圖
b）CM3000高壓三電平變頻停機時的波形。
圖6：停機時波形圖
3．CM3000高壓三電平變頻帶載時運行波形。
4.1 磁鏈閉環矢量控制技術
圖8：磁鏈閉環
圖9：三電平拓撲圖
圖10：中點控制比較
圖11： 電流波形圖
刮板輸送機是一種重要的礦山運輸機械。由于它結構簡單、使用壽命長，運轉可靠性高、節能高效、輸送距離長、密封性能好且維修方便，在冶金、建材、化工、火電、礦山等行業里廣泛使用。
二、刮板輸送機介紹
2.1 刮板輸送機
利用固接在牽引鏈上的刮板在敞開的料槽中刮運散狀物料的輸送機。它由敞開料槽、牽引鏈、刮板、頭部驅動鏈輪和尾部張緊鏈輪等組成。

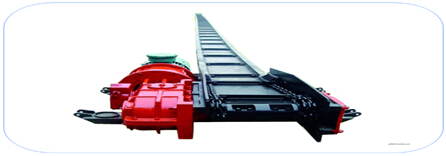

圖1：刮板機實物圖
2.2 刮板輸送機的分類
刮板輸送機適用于煤層傾角不超過25度的采煤工作面，但對于兼作采煤機軌道與機組配合工作的刮板輸送機，適用的煤層角度一般不超過10度。煤層傾角大時，要采用防滑措施。此外，在采煤工作面下順槽和聯絡眼都可以使用刮板輸送機運送煤炭。目前，采煤工作面多使用可彎曲刮板輸送機，以適應自動化、綜合機械化采煤的需要，與相應的采煤機、金屬支架或自移式液壓支架配套使用。
刮板輸送機的電動機功率從7.5kW～2000kW輸送能力從30t/h～6000t/h之間，常用的分類方式有以下幾種：
（1）按牽引的條數和布置方式，可分為單中鏈、邊雙聯和中雙鏈及三鏈型刮板輸送機。
（2）按溜槽的布置方式，可分為重疊式和并列式溜槽刮板輸送機。
（3）按溜槽的結構，可分為開底式和封底式溜槽刮板輸送機。
（4）按卸載方式，可分為端卸式和側卸式刮板輸送機。
（5）按功率大小，可分為輕型（單電動機額定功率輕型(P≤40kW)、中型(40kW＜P ≤90kW)、重型(P＞90kW) 。
2.3 刮板輸送機的組成
刮板輸送機是一種有撓性牽引機構的連續運輸機械。溜槽是煤炭的承載機構，其牽引推運機構是繞過機頭鏈輪和機尾鏈輪（或滾筒）而進行循環運動的無極閉合的刮板鏈。啟動電動機，經液力聯軸器、減速器傳動鏈輪而驅動刮板鏈連續運轉，將裝在溜槽中的煤炭推運到機頭處卸載轉運。各種類型的刮板輸送機的組成部件的型式和布置方式不完全相同，但主要結構和基本組成部件是相同的。刮板輸送機一般是由機頭部；機身部和機尾部三部分組成。
刮板輸送機的組成部件：
1）機頭部：由機頭架和安裝其上的鏈輪組件、聯軸器、減速箱和電動機組成。
2）機尾部：機尾架、鏈輪組件、聯軸器、減速箱、電動機。
3）機身部：中部槽、刮板鏈、鏟煤板、擋煤板。
4）輔助裝置：主要包括緊鏈裝置、推移裝置、和錨固定裝置。
三、變頻改造
3.1 項目信息
陜西某國營大型煤礦現場，刮板輸送機的功率為1250kW，全天24小時不間歇運行。每臺刮板輸送機用兩臺同等功率、同等電壓的電機驅動，這兩臺電機電壓均為3.3kV，單臺功率覆蓋范圍是160kW～1250kW；生產運行時要求同步啟動兩臺電機，啟動時間要求1～2分鐘。
現需要兩臺變頻器驅動兩臺電機帶動負載刮板輸送機。
3.2改造方案

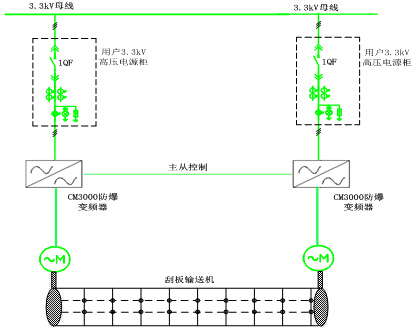

圖2：改造一次圖
1）主回路：采用一拖一方案。此方案中，兩臺CM3000高壓三電平變頻分別驅動刮板機機頭部和機尾部的電機。
2）控制回路：遠程監控方案，可以實時監控兩臺CM3000高壓三電平變頻的運行情況；可以同時進行速度控制，啟停控制以及參數修改等。
3）主從控制：是由完全獨立的兩臺變頻器通過主、從機的同步CAN總線通訊方式保證雙電機的轉速一致，功率平衡。兩臺電機中任意一臺都可作為主機，另一臺為從機。變頻器對電機的轉矩都能獨立控制，主從變頻器通訊采用CAN總線通訊，抗干擾能力強，通訊速率高。變頻器采用主從控制方案，主機采用轉速控制，從機采用轉矩控制。主機通過CAN通訊實時采集從機電流信號、電壓信號、頻率信號，實時調整給從機的轉矩信號，使主機和從機的功率達到完美的平衡。
4）水冷方案：去離子水通過水-水熱交換方式與外部冷去水實現熱交換，外部冷卻水通過水泵驅動經水-風換熱器或冷卻塔實現熱交換，最終將CM3000高壓三電平變頻殼體內部熱量傳遞到外部環境中。內部去離子冷卻水設有溫度、壓力、離子濃度與去離子水量保護功能。外部冷卻水設有溫度、壓力與液位保護功能。

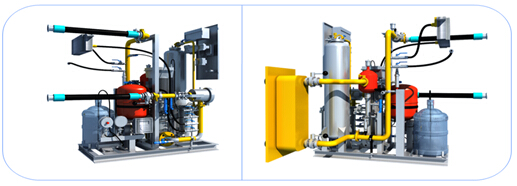

圖3：水冷系統外圍設備圖
3.3運行性能
（1）CAN通訊

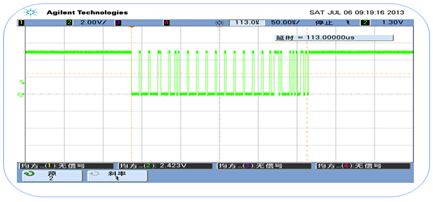

主機的CAN2+、CAN2-對應連接從機的CAN2+、CAN2-。下圖為CM3000高壓三電平變頻運行時CAN通訊的波形。
圖4：CAN通訊實時波形圖
（2）實際的電流波形
測試相關波形的條件是主機用電流鉗，從機用普通探頭測的主板的IU測試點。剛開始調試時波形，其中CH1黃色—主機電流，CH2綠色—從機磁鏈反饋，CH3紫色—從機辨識速度，CH4紅色—主機電流；

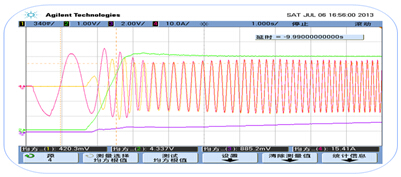

a）CM3000高壓三電平變頻啟動波形。
圖5：實時電流圖

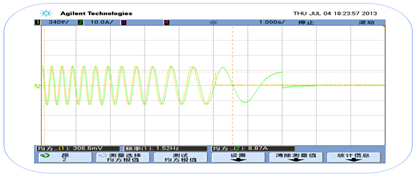

b）CM3000高壓三電平變頻停機時的波形。
圖6：停機時波形圖

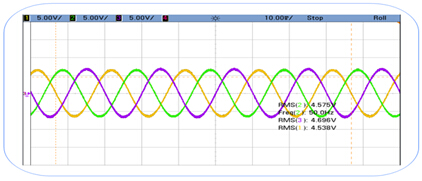

3．CM3000高壓三電平變頻帶載時運行波形。
圖7：運行波形圖
四、CM3000高壓三電平變頻的優勢
4.1 磁鏈閉環矢量控制技術

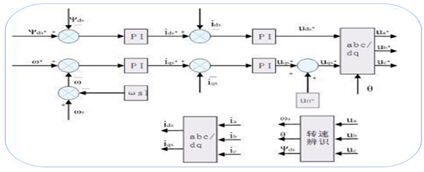

圖8：磁鏈閉環
- 原理及特點：基于電機d - q軸系數學方程，對電機的磁鏈、電流進行解耦控制，具有磁鏈、電壓閉環特點。
- 優勢：控制精度高，轉矩響應快，低頻特性好。
- 效果：刮板機低速運行平穩，抱閘磨損小，沖擊小。

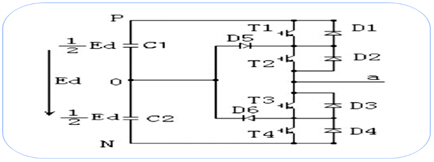

圖9：三電平拓撲圖
- 原理：利用二極管中性點箝位的拓撲結構，使得每相輸出具有三個電平。
- 優勢：輸出波形效果好，功率密度高，體積小。
- 效果：產品緊湊，諧波小，對外圍設備無干擾。

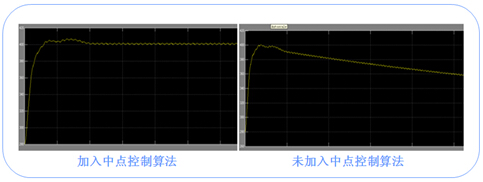

圖10：中點控制比較
- 原理：通過檢測直流母線及中點的電壓進行實時調整，保證中點電位平衡。
- 優勢：控制精度好，響應速度快。
- 效果：將中點電位波動控制在一定范圍內。

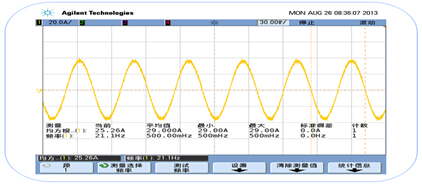

圖11： 電流波形圖
