一、 概述

    蒸呢機用于紡織工業毛紡織廠整理車間，用于粗精梳毛織物或濕紡織物的平蒸，織物經過本機處理后可以獲得柔順的手感、增加自然光澤并能進一步增進織物的定型作用。

    蒸呢機主控制器由可編程控制器(PLC)完成，完成速度和張力設定、變頻器參數設置、進出布邏輯控制等操作。變頻器根據設定的參數以及給定的速度和張力自動運行，使織物獲得高質量的蒸呢效果。

二、 工作原理

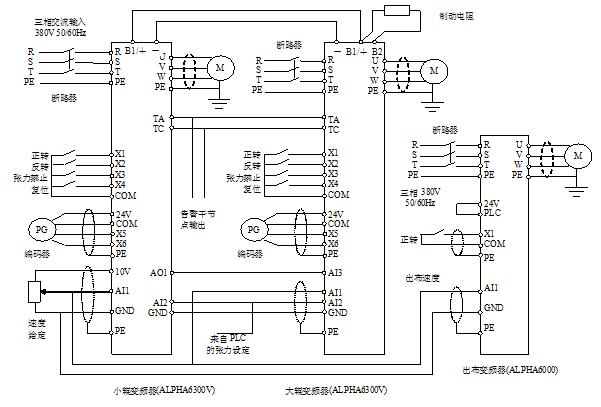

    上布：上布就是在更換底布時將底布纏到大輥筒上，基本上半年更換一次。上布時只需大輥變頻器動作，此時大輥變頻器X1和X3端子閉合，X2端子斷開，通過速度給定電位器來調節上布速度。

    進布：進布就是將蒸呢布夾在底布中纏到大輥筒上，此時小輥變頻器X1和X3端子閉合，X2端子斷開，以線速度模式運行，進布速度由速度給定電位器設置，并通過AO1輸出實際線速度傳遞給大輥變頻器；大輥變頻器的X1端子閉合，X2和X3端子斷開，以張力收卷模式運行，布上張力的大小由來自PLC的張力給定控制。

    出布：出布時大小輥反向旋轉，以取出蒸呢布，并將底布纏回到小輥筒上，此時小輥變頻器X1和X3端子斷開，X2端子閉合，以張力收卷模式運行，布上張力的大小由來自PLC的張力給定控制，小輥變頻器通過AO1輸出實際線速度傳遞給大輥變頻器；大輥變頻器的X2和X3端子閉合，X1端子斷開，以線速度模式運行，出布速度由速度給定電位器設置。

出布變頻器的X1端子閉合以速度模式運行，其運行速度由速度給定電位器設置。

    注意：

    1、若運行過程中出現告警或故障等異常告警，必須排除異常后閉合一下相應變頻器的“復位”端子清除告警后才能繼續運行。

    2、圖中告警干節點輸出用的是繼電器的常開觸點，若想使用常閉觸點，將TA改接到TB。

    3、在開始上布等操作前，必須首先檢查和調整電機的旋轉方向，然后是編碼器的接線方向，調整原則參考功能碼P2.37和P2.45中的備注。本案例中假設的是變頻器正轉時大小輥的旋轉方向為進布需要的方向，建議按此假設設置。

    4、其它需要設置的功能碼見下面的參數設置表，需要根據現場情況調整的參數的調整原則見其備注，要特別強調的是：在開始進布、出布等操作前，必須正確設置小輥卷徑和材料厚度，以免誤差太大超出變頻器調節范圍導致運行異常。

    5、變頻器出廠默認使用同功率等級的4極電機，若實際使用電機與默認不一致，必須按電機銘牌正確設置電機參數(PA.01～PA.04)，最好是能在電機完全空載時執行一次電機參數整定。

三、 系統配置

6300V變頻器是在6000V系列通用變頻器基礎之上，專門針對拉絲、印染、紡織等行業需要張力控制的卷繞需求進行改進而設計的專用變頻器，精確的力矩控制以及豐富、靈活的配置方案使其可以滿足印刷、卷染、蒸呢等多種行業的卷繞需求。

本案例雖然是6300V變頻器在蒸呢機上的實際應用，但可推廣使用到雙變頻卷染等應用場合。

四、  系統優點

    6300V變頻器專門針對拉絲、印染、紡織等行業需要張力控制的卷繞需求進行改進而設計的專用變頻器，無需安裝線速度傳感器以及張力傳感器，為客戶節約成本，精確的力矩控制以及豐富、靈活的配置方案使其可以滿足印刷、卷染、蒸呢等多種行業的卷繞需求。
