達信變頻器在節能永磁電機應用案例
瀏覽： 發布日期：2017-11-28
工藝概述：
1、空壓機是利用活塞或者螺桿將空氣進行壓縮，用以作為動力、制冷、氣體輸送或其他特殊用途。
2、原空壓機系統由壓力開關控制進氣閥及排氣閥的開關，從而調整氣缸壓力恒定，主電機時常空載運行。
3、氣壓最高時電機自動卸載空轉造成電能的大量的浪費。
4、工作時，壓縮機頻繁的加卸載使設備的檢修時間加長，使用壽命縮短。
5、空壓機啟動過程中，電流過大，影響電網穩定及其它用電設備的正常運行，對設備沖擊大，磨損嚴重。

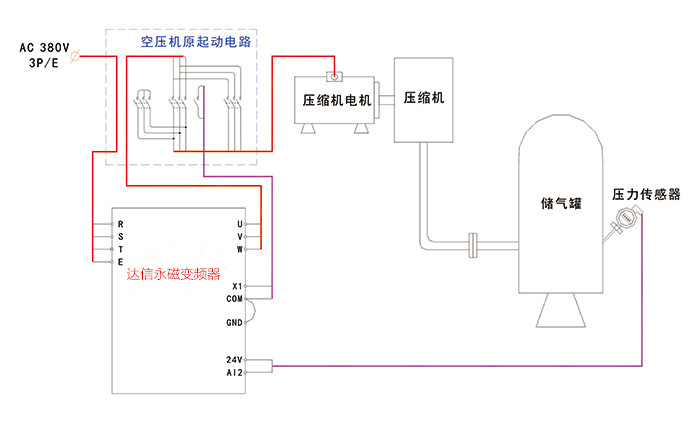

系統原理：
該系統以壓力為控制對象，壓力值由變頻器鍵盤數字給定，可根據用氣設備的實際需要，在空壓機的最高允許工作壓力內自由設定，調整便捷。壓力傳感器對供氣管網壓力實時檢測，并通過變送器轉換，輸出標準的4-20mA或者0~10V的信號，送至變頻器反饋，在變頻器內進行PID閉環控制，根據系統用氣量的要求實時調整變頻器的輸出，從而實時調整壓縮機電機的轉速，保證管網壓力的恒定。
系統特點：
1、系統變頻啟動，減少空壓機磨損，降低維護費用，延長空壓機使用壽命。
2、在用氣量小使用時，空壓機處于休眠狀態，電機低頻運行，當用氣量大時，空壓機返回到正常工作狀態，節省電能達30%~50%。
3、變頻器根據壓力傳感器信號調整電機轉速，實現壓力閉環控制。
4、運行狀態時可保持汽缸出氣壓力恒定，波動范圍級小，真正實現“恒壓供氣”。
5、節能器具備工變頻轉換功能，即使變頻器故障，可切換到工頻狀態，不影響系統正常使用。
